Pinball Action (Tehkan - 1985)

Présentation

Cette borne-flipper est en fait une PCB du jeu vidéo Pinball Action de Tehkan dans un meuble en forme de mini-flipper avec un écran horizontal. On ne trouve pas beaucoup d'informations sur cette borne aucune idée du fabriquant du meuble, le moniteur Philips est d'origine Italienne, peut être que la caisse y était fabriquée aussi, pure spéculation.

L'ensemble est simple mais plaisant et le jeu assez sympa avec 4 tables qui comportent beaucoup de drop target 'virtuelles' les aficionados apprécieront, le son est agréable mais il ne parle pas pourtant les flips savaient déjà parler depuis 1979 et le Mythique Gorgar fabriqué par Williams, premier flip parlant de l'histoire du flipper :-)

NOTE: la photo est nulle je vais en refaire une borne allumée et rangée ailleurs qu'en plein milieu du couloir...

Borne allumée:

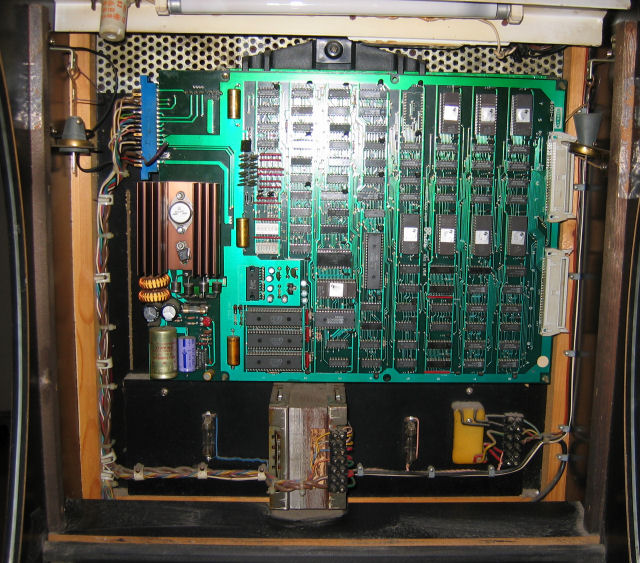

Vue de l'intérieur du fronton, une grande PCB et le transfo et en haut un tube fluo pour éclairer le fronton, le réglage du volume sonore se fait par une résistance ajustable sur le PCB, franchement pas pratique et en plus dangeureux le 220v traine de partout même sur le fusible que l'ont voit en bas:

Je cherche la fonction des switch de réglage, si vous avez ça contactez moi ! Voilà ce que j'ai trouvé pour l'instant:

SW2:
1 - rélgage score extra/pas d'extra ball
2 - rélgage score extra
3 - rélgage score extra
4 - ?
5 - ?
6 - ?
7 - ?
8 - ?

SW1:
1 - 1 crédit/pièce ou 2 crédits/pièce
2 - ?
3 - ?
4 - ?
5 - Réglage nombre de billes entre 2 et 5
6 - Réglage nombre de billes entre 2 et 5
7 - ?
8 - Son en attract mode On ou Off

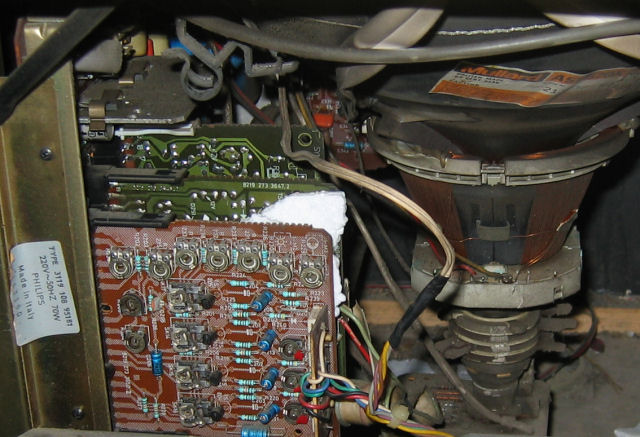

Vue de l'intérieur de la caisse, rien d'autre que le moniteur et les monnayeurs sur la porte:

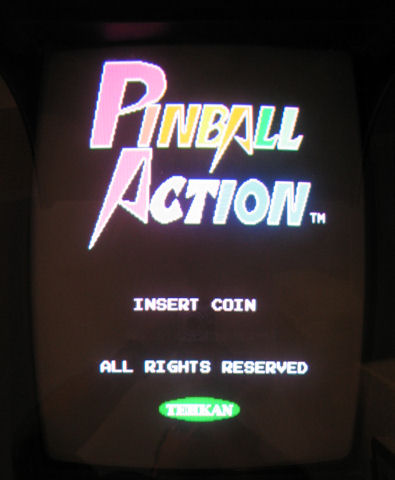

Quelques capture d'écran, tout d'abord l'écran d'accueil:

La table principale, qui donne accès aux 3 autres tables R, V et B:

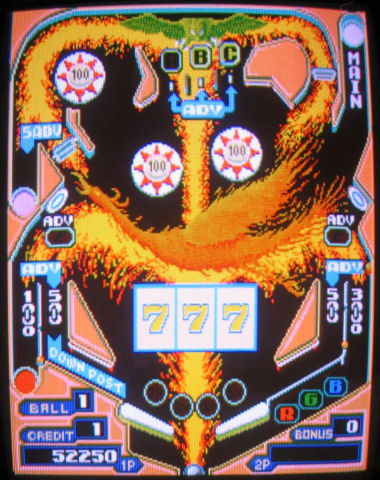

La table rouge:

La table verte:

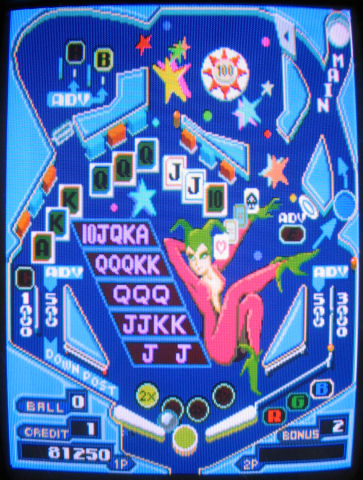

La table bleue:
